Scansioni 3d laser
La scansione laser terrestre (TLS) è un metodo 3D nel campo del rilevamento che consente il rilievo senza contatto, altamente preciso e completo,
di oggetti di misura complessi. È il metodo più preciso per registrare digitalmente gli oggetti.
La scansione laser viene utilizzata per strutture edilizie difficili, grandi edifici e impianti tecnici.
Può anche essere utilizzato per registrare singoli oggetti o strutture esterne specifiche. Il risultato è un’immagine digitale completa che fornisce qualsiasi informazione e visualizzazione sulla costruzione, la struttura e le lunghezze degli oggetti misurati. Da qui si possono generare, ad esempio, piani bidimensionali di costruzione e di facciata o modelli tridimensionali, nonché piante, viste e sezioni sotto forma di piani CAD.
Anche le finestre, le porte e le colonne possono essere disegnate in dettaglio nei piani CAD.
Campi d'utilizzo
Rilievi di edifici e parti di edifici
Le aree residenziali e commerciali esistenti, le strutture produttive o gli edifici di stoccaggio vengono misurati sia dall’interno che dall’esterno. Sulla base della nuvola di punti ottenuta, è possibile creare piani di costruzione (piante, sezioni e viste) con diversi livelli di dettaglio (LOD).
I dati vengono emessi sia in forma digitale (in formato *.dwg o *.dxf) sia in forma analogica. Il trasferimento può avvenire anche sotto forma di nuvola di punti georeferenziata (ad esempio in formato *.e57 o *.rcp).
Strutture ingegneristiche
La scansione laser 3D è particolarmente adatta per strutture complesse e difficili da raggiungere, come tetti o ponti.
Anche in questo caso, i piani di costruzione dell’oggetto catturato vengono creati sulla base della nuvola di punti valutata.
Il trasferimento può avvenire anche sotto forma di nuvola di punti georeferenziata.
Protezione e conservazione dei monumenti
Mediante la scansione laser 3D, viene eseguito un rilievo dell’oggetto elencato. Questo viene poi utilizzato per creare un disegno 2D esatto.
Su richiesta, forniamo viste delle facciate, planimetrie, sezioni di edifici e calcoli delle superfici, che registrano anche le deformazioni dei componenti e le deformazioni degli edifici che necessitano di una ristrutturazione importante.
Grazie al metodo di misurazione senza contatto, l’oggetto non viene toccato nel suo stato di conservazione. Oltre alle planimetrie e alla nuvola di punti, è possibile produrre immagini HDR a 360°, che possono essere utilizzate per la documentazione fotografica dell’oggetto misurato.

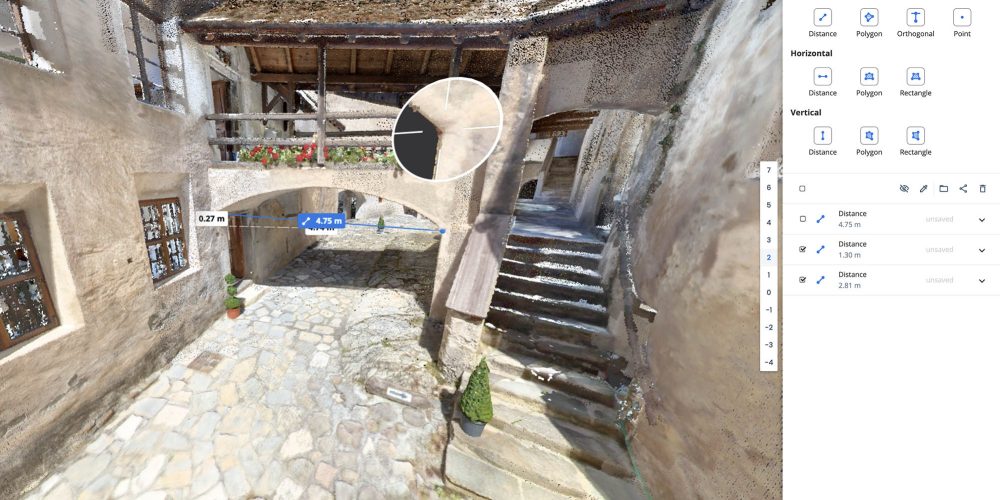

Ispezione digitale dell’edificio: grazie a uno speciale software, ogni punto può essere visualizzato e documentato ad alta risoluzione da diverse prospettive. Le prospettive possono essere visualizzate e documentate.
Dalla nuvola di punti è possibile estrarre una serie di informazioni, come dimensioni e sezioni. Il file può essere preparato per l’importazione di dati in altri programmi (Autocad, 3dsMax, … ).
Tecnica laser
Il nuovo Leica RTC360 è uno degli scanner laser più avanzati al mondo. Ha una velocità di misurazione fino a 2 milioni di punti al secondo e può creare una nuvola di punti 3D a colori in 2 minuti.
In combinazione con la più avanzata tecnologia dei droni, risolve i compiti più difficili: Calcoli volumetrici, rilievi edilizi, documentazione, inventario e pianificazione dei materiali sfusi.
Inoltre, utilizziamo anche gli scanner laser Trimble TX8.
Per i rilievi di edifici con molte stanze piccole, utilizziamo il laser scanner 3D Leica BLK360.
Ha una velocità di misurazione fino a 360.000 punti al secondo. Anche le aree o gli angoli bui non costituiscono un ostacolo.
